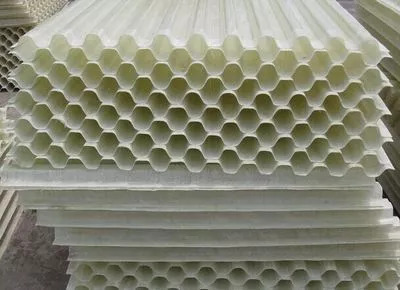

斜管

        斜管也稱六角形蜂窩斜管、斜管填料、蜂窩填料、聚丙烯斜管，斜管填料是在淺池理論上發展出來的沉淀裝置，廣泛應用于水處理沉淀池及沉淀設備中。是目前在給水排水工程中采用最廣泛而且成熟的一項水處理設備裝置。它適用范圍廣、處理效果高、占地面積小等優點。適用進水口除砂一般工業和生活給水沉淀，污水沉淀，隔油以及尾礦濃縮等處理，既適用于新建工程又適用于現有舊池的改造，均能取得良好的經濟效益。

斜管概述

組裝形式有斜管、直管兩種;材質有聚丙烯、乙丙共聚、聚氯乙烯、玻璃鋼四種;組裝方法有用膠水粘接和熔連(電烙鐵熱熔)兩種方法;斜管填管成型形狀有六角形管狀和波浪形片材狀。特別是乙丙共聚波浪形片材用熔連法焊接的蜂窩狀斜管近年來，得到全國各大小用戶的一致好評，主要優點有:韌性強、組裝強度好、不變形、不脆裂、使用壽命長、抗老化期在原聚丙烯填料3-5年的基礎上可延長到5-10年的使用壽命，通過近年來的發展趨勢，各地水廠選用斜管都在向乙丙共聚型填料發展。

斜管特點

1、濕周大，水力半徑小。

2、層流狀態好，顆粒沉降不受紊流干擾。

3、采用斜管沉淀池其處理能力是平流式沉淀池的3-5倍，加速澄清池和脈沖澄清池的2-3倍。 直管主要用于生物濾池和高負荷生物濾池，塔式物濾池和淹沒式生物濾池(又稱接觸氧化池)以及生物轉盤的微生物載體。

4、 采用斜管沉淀池，其處理能力是平流式沉淀池3-5倍，加速澄清池和脈沖澄清池的2-3倍，因此縮小了占地面積。

5、 污泥量少，減少了污泥脫水等后處理工作量;產生的污泥沉降性好，有利于后段懸浮物的去除。

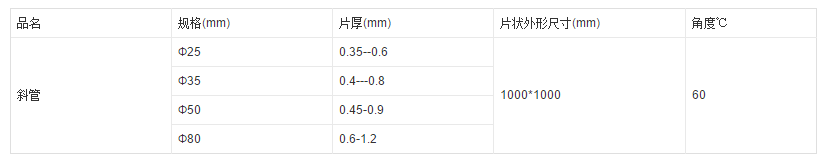

技術參數

生化處理

1、處理效率高于活性污泥法，一般水力負荷為100-200米3/米2日，有機負荷為2000-5000克/米3。因此縮小了占地面積。

2、曝氣強度低于活性污泥法，且不需污泥回流，故能降低動力消耗及簡化管理。3、污泥最少，減少了污泥脫水等后處理工作量。

3、所產生的污泥沉降性好，有利于后段懸浮物的去除。

適應性強，能適應不同水質的范圍大，對水質、水量突變的沖擊負荷的忍耐力強，能維持穩定的處理效果

【安裝程序】

1、沉淀池底部排泥管安裝

斜管沉淀池安裝順序一般從底部開始，先完成最底部的排泥管道系統的安裝，確保排泥管道開孔符合設計要求、固定牢靠，檢查無誤后，才允許進入下一道安裝工序。

2、完成填料支架安裝

根據斜管沉淀池填料支架安裝施工圖，先將填料支架安裝到位，檢查所有焊接結點牢靠、支架強度足以承受填料重量，并在支架表面完成防腐處理;

3、完成斜管填料燙接

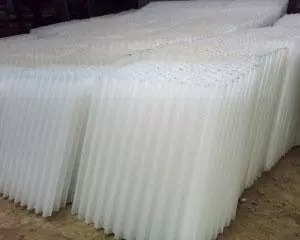

按斜管填料的燙接方法將每一個斜管填料包裝作為一個單獨的燙接單元，一個單元完成燙接后為1m2，燙接完成后在場地上整齊堆放(保留少量的散片備用)。

4、斜管填料池內組裝

將燙接后的填料單元在填料支架上部自左向右進行組裝。和來水的水平方向保持60°角(可訂做)不變，每一單元順序組裝時要適當壓緊，組裝到最右側時若尺寸不是正合適，需要根據尺寸用散片斜管填料燙接后進行組裝直至全部到位。

5、斜管填料上部固定

由于斜管填料比重為0.92略小于水，斜管填料在池內組裝到位后需要在填料上方自左向右方向拉上10mm的圓鋼進行加固(每個單元填料上部要求有兩根圓鋼通過)，圓鋼兩端在沉淀池池壁上可靠固定，安裝圓鋼后可以很好地防止斜管填料在初期使用時有可能發生的松動上浮現象，圓鋼采用環氧煤瀝青防腐。

6、斜管沉淀池運行調試

(1)、檢查進水是否均勻，不得對沉淀池造成沖擊，影響沉淀效果;

(2)、調整出水堰槽高低及水平度至合適，保持出水均勻;

(3)、經過以上施工工序，至此斜管沉淀池填料安裝已經全部完成。正常投入使用后需要根據進水中懸浮物濃度情況確定排泥周期，注意及時排泥，確保斜管沉淀池始終保持良好的運行狀態及令人滿意的出水水質。

【注意事項】

1、由于斜管填料比重為0.92略小于水，應用10mm的螺紋鋼或圓鋼拉筋固定在填料上方,防止其松動上浮，鋼筋和角鋼均采用環氧煤瀝青防腐。

2、圖示A板必須安裝，否則極易造成斜管填料傾斜，甚至倒塌!

【燙接方法】

一、現場準備:

1、燙接電源、電纜準備;

2、準備好300W電烙鐵2支;

3、操作人員到位、監護人員到位;

4、斜管填料燙接完成后體積龐大將占很大空間，提前預留堆放場地;

二、燙接操作

1、打開斜管填料包裝，將第一片斜管填料平放于地面，取第二片斜管填料置于第一片填料之上，檢查斜管填料的切口，必須保證60°角、并呈六角蜂窩狀，檢查無誤后開始燙接粘接點;

        2、在六角蜂窩兩端所有平面接點全部要燙接，兩側兩片平面合縫處要求燙接四點以上，在兩片斜管填料平面中間要求焊接四點以上，確保焊接牢固;

3、燙接時注意操作節奏，控制好溫度，燙接點數不得遺漏;

4、每一個斜管填料包裝作為一個單獨的燙接單元，燙接完成后在場地上整齊堆放;

5、中途休息一定要切斷電烙鐵電源，并且要安全放置;

三、安全事項

1、在接點燙接時要求注意人生安全，防止?fàn)C傷、觸電;

2、燙接操作要求至少有兩人在場時進行，相互協助，配合操作;

3、燙接操作要求在空曠的場地上進行，施工時必須有監護人;

4、燙接場地上不得有易燃物品，并且必須有消防設施在場;

5、出現意外，及時上報，緊急情況及時報警。

發展：

折斜管填料沉淀的基本原理是"淺層沉淀".這一概念很早就被提出，在醫學資料上亦早有利用斜管加速血液沉降的報導。

近幾十年來各國不少給水排水工作者在努力探討 "淺層沉淀"的應用，通過實踐和理論研究，獲得了斜管填料沉淀技術的發展，從資料中我們可以看到不少涉及淺層沉淀的有關論述，通過這些資料的分析，我們可以看出由淺層沉淀的概念發展至多層多格和斜管填料技術的過程。

早在1880年英國即有幾種重力式分層沉淀設備的商業產品。1889年馮·貝司吐享( Von"Beohtolsheim)及賴伐爾 ( deLaval )曾提出"薄層分布"的沉淀概念并按此設計了斜管填料沉淀設備。

1904年哈鎮( Hazon)根據實踐經驗首先提出:在沉淀中分散而非結絨顆粒的沉降效率，是以顆粒的沉降速度與池子面積為函數，而與深度、時間無關。如以理想斜管填料沉淀池表達之，即可獲得大家所熟知的沉降效率關系式。

在理想斜管填料池中，假定池內各點水平流速相同，進入池內的每一顆粒在沉淀過程中沉速不變，同時認為當顆粒沉到池底即不再浮起。
